Ușa secțională este una dintre cele mai utilizate soluții de închidere pentru hale industriale, depozite, centre logistice, service-uri auto și spații comerciale.
La prima vedere, alegerea unei uși secționale pare simplă: stabilim dimensiunile golului, alegem grosimea panoului și sistemul de acționare.
În realitate, o ușă secțională industrială trebuie aleasă în funcție de modul în care va fi utilizată, nu doar în funcție de dimensiuni și preț. Frecvența deschiderilor, nivelul de izolare necesar, spațiul disponibil deasupra golului, dimensiunea ușii, necesarul de lumină naturală, existența unui pod rulant, accesul pietonal, condițiile de mediu sau cerințele de securitate pot schimba complet configurația optimă.
De aceea, prima întrebare nu ar trebui să fie „Cât costă o ușă secțională?”, ci: „Ce trebuie să facă această ușă în clădirea mea?”
Începe cu destinația ușii

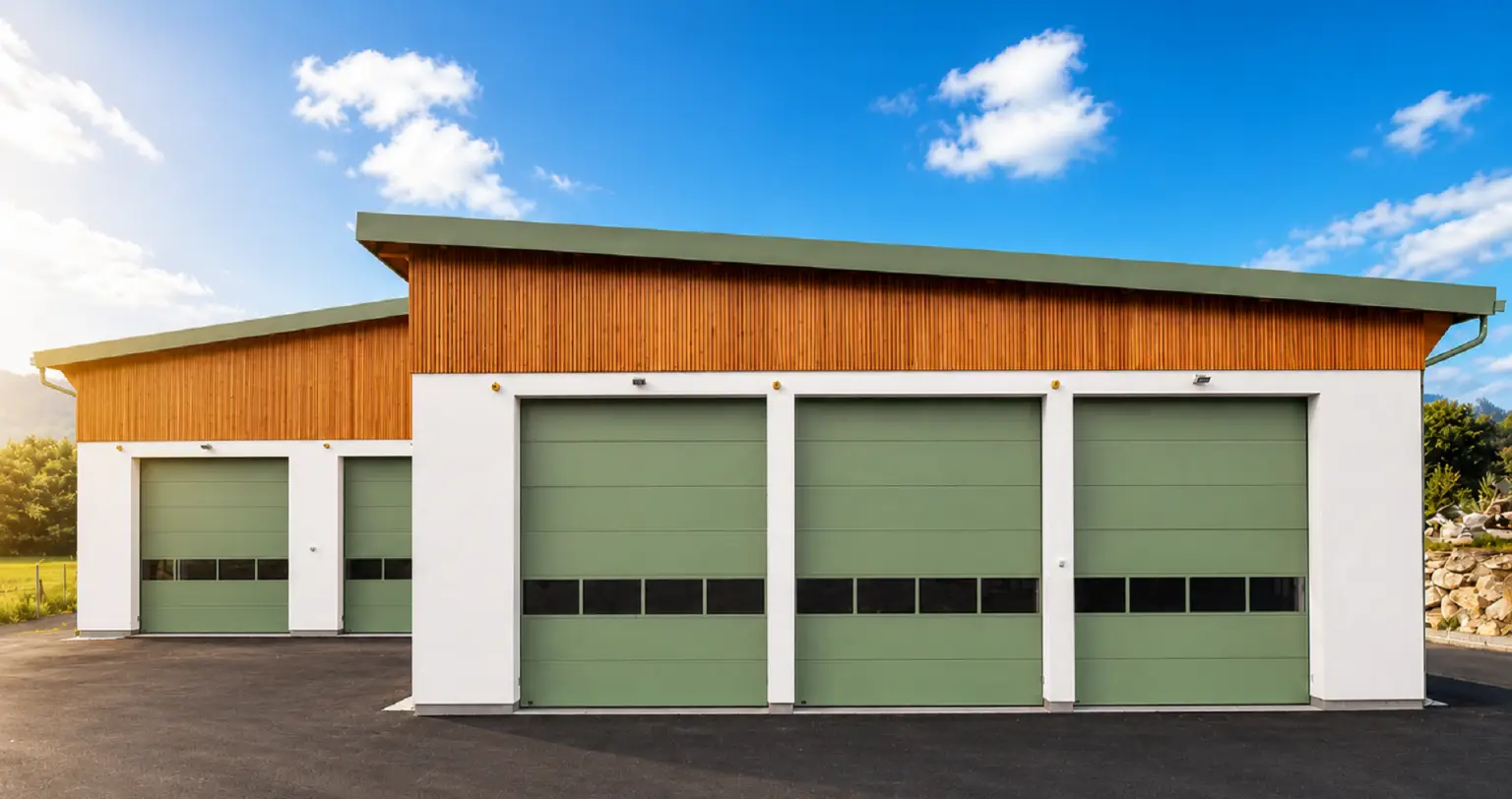

Pentru majoritatea halelor, depozitelor, atelierelor sau centrelor logistice, o ușă secțională industrială clasică, cu panouri sandwich, reprezintă soluția eficientă din punct de vedere tehnic și economic.
Panourile articulate se deschid vertical și culisează, de regulă, sub tavan. Sistemul economisește spațiu în fața și în spatele ușii și poate fi adaptat unei game foarte largi de clădiri.
Există însă aplicații în care o ușă secțională standard nu mai este soluția optimă.
Dacă sunt importante lumina naturală, traficul intens, durabilitatea sau protecția antiefracție, poate deveni relevantă o soluție premium precum Butzbach SectioLite sau o ușă secțională GT40 fără arcuri de torsiune (direct drive).
Dacă avem un pod rulant, instalații amplasate sub tavan, deschideri foarte mari sau pur și simplu dorim ca tavanul halei să rămână liber, soluția poate fi Butzbach SpaceLite. Spre deosebire de o ușă secțională convențională, panourile se ridică vertical și se compactează deasupra golului, fără șine care să traverseze tavanul.
Ce grosime trebuie să aibă panoul: 40, 60 sau 80 mm
Una dintre cele mai frecvente greșeli este alegerea grosimii panoului fără a analiza temperatura din interiorul clădirii și dimensiunea ușii.
Pentru aplicațiile industriale uzuale, panourile sandwich de 40 mm sunt, în general, suficiente.
Pentru hale încălzite, clădiri cu temperatură controlată sau uși cu suprafețe mari, panourile de 60 mm pot reduce suplimentar pierderile de energie.
Atunci când eficiența energetică este prioritară, se poate merge către panouri de 80 mm.
În gama Günther Tore, pentru o ușă de referință de 5 × 5 m, coeficientul de transfer termic declarat este:
- GT40: aproximativ 0,91 W/m²K;
- GT60: aproximativ 0,78 W/m²K;
- GT80: aproximativ 0,49 W/m²K.
Dar grosimea panoului nu este singurul element care influențează pierderile energetice.
Contează și etanșarea perimetrală, dimensiunea ușii, vitrările, existența unei uși pietonale și, mai ales, cât de des și cât timp rămâne ușa deschisă.
O ușă foarte bine izolată care rămâne deschisă frecvent poate genera pierderi energetice mai mari decât o ușă cu o izolație ceva mai redusă, dar care se deschide și se închide rapid.
Cât de des se va deschide ușa?
Frecvența de utilizare este unul dintre cei mai importanți parametri și, în același timp, unul dintre cei mai frecvent neglijați.
O ușă care se deschide de 10 ori pe zi are cerințe complet diferite față de una amplasată pe un flux logistic sau într-un atelier cu trafic continuu.
Pentru traficul industrial normal poate fi utilizată o ușă secțională standard, corect dimensionată și automatizată.
Pe măsură ce crește frecvența de utilizare trebuie analizate suplimentar mecanica ușii, sistemul de acționare, numărul de cicluri pentru care este proiectată și viteza de deschidere.
Pentru aplicații solicitante, Butzbach SectioLite Sprint poate atinge o viteză de deschidere de până la 1,5 m/s și este proiectată pentru până la 150.000 de deschideri pe an.
Aceasta este deja o diferență importantă față de abordarea clasică în care ușa secțională este privită exclusiv ca un element de închidere a clădirii.
Într-un flux industrial, ușa devine parte din proces. Pentru trafic foarte intens trebuie însă analizat dacă ușa secțională mai este tehnologia potrivită sau dacă aplicația justifică utilizarea unei uși rapide industriale, proiectată special pentru un număr foarte mare de cicluri și timpi reduși de deschidere.
Verifică spațiul disponibil deasupra ușii
O ușă secțională convențională are nevoie de spațiu pentru sistemul de ghidare pe care panourile culisează.
În funcție de geometria clădirii, ghidajele pot fi amplasate sub tavan, pot urmări panta acoperișului sau pot utiliza diferite configurații de ridicare înaltă sau verticală.
De aceea, nu este suficient să măsurăm numai lățimea și înălțimea golului.
Trebuie cunoscute și:
- înălțimea buiandrugului;
- spațiile laterale;
- adâncimea disponibilă în hală;
- poziția grinzilor și a instalațiilor;
- traseele de ventilație;
- corpurile de iluminat;
- existența unui pod rulant.
Situația devine critică în halele cu poduri rulante. Aici, șinele unei uși secționale convenționale pot intra în conflict cu zona de deplasare a podului sau cu instalațiile amplasate sub tavan.

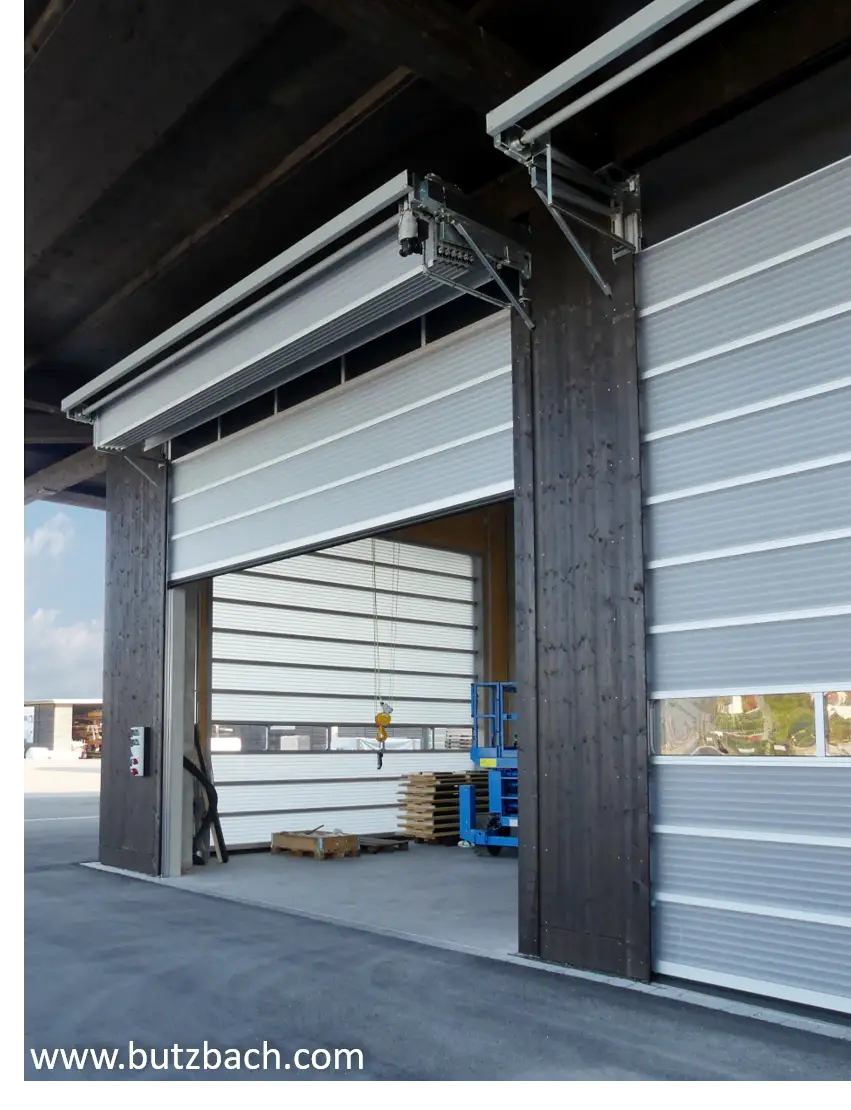

Butzbach SpaceLite rezolvă această problemă printr-un principiu diferit: panourile se deplasează vertical și se compactează deasupra golului. Astfel, tavanul halei poate rămâne disponibil pentru poduri rulante, instalații, iluminat sau alte echipamente tehnologice.
Pentru deschiderile mari, dimensiunea poate schimba complet soluția.
Pe măsură ce cresc dimensiunile golului, alegerea ușii trebuie făcută tot mai atent.
Ușile secționale standard Günther Tore pot ajunge, în funcție de model, până la 10 m lățime și 6 m înălțime. Pentru deschideri considerabil mai mari există însă tehnologii dedicate.
Gama Butzbach SpaceLite poate ajunge, în funcție de configurație, la:
- SpaceLite HT40 – până la 5,5 × 9 m;
- SpaceLite HT60 – până la 7,5 × 8,5 m;
- SpaceLite HT60XL – până la 7,5 × 13 m;
- SpaceLite HT80 – până la 10 × 16 m;

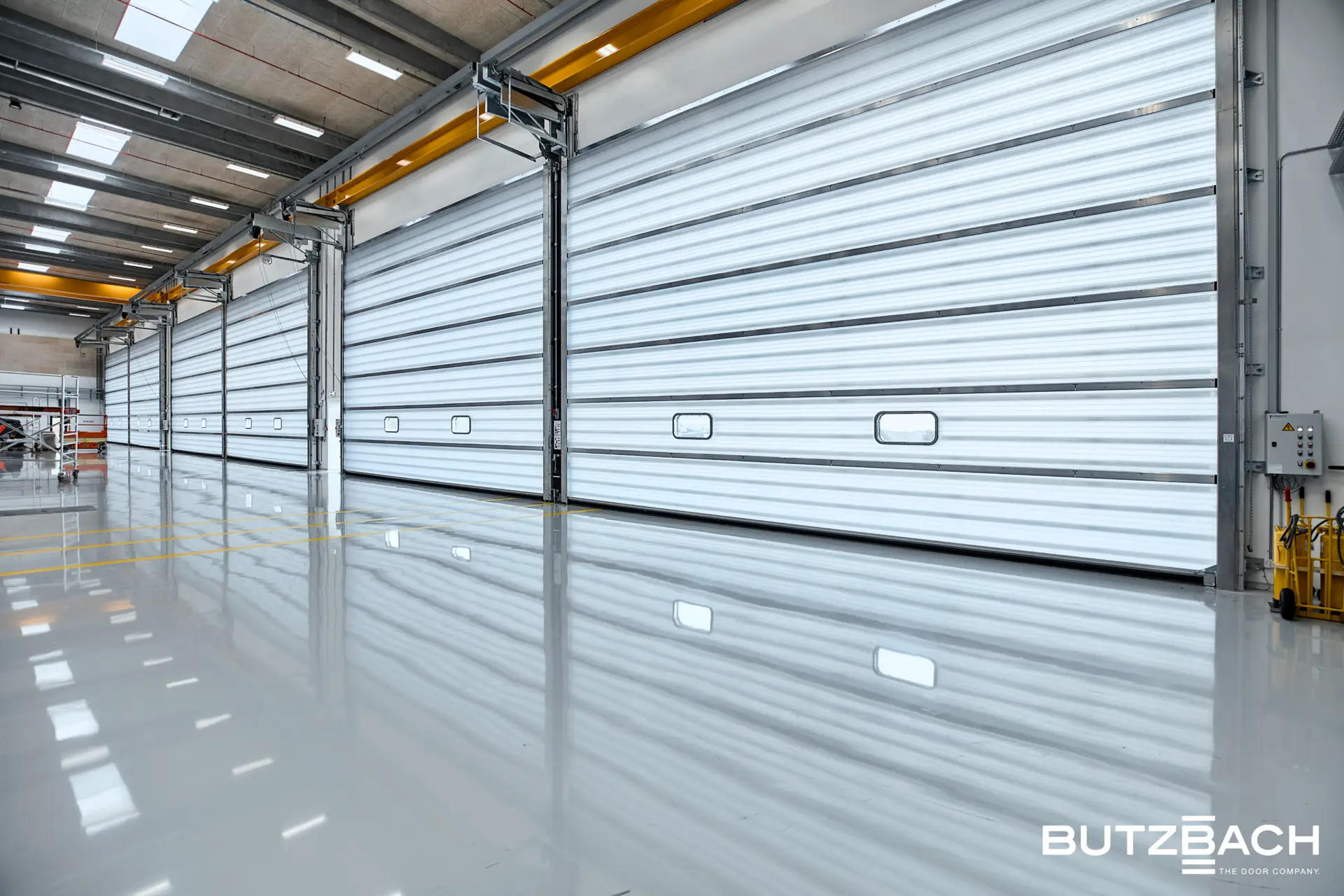

- SpaceLite HT150 – până la 15 × 16 m.
În anumite proiecte, lățimea poate fi extinsă suplimentar prin utilizarea unui stâlp intermediar mobil.
Pentru hangare, depouri, clădiri pentru transport public, industria grea sau accesul echipamentelor agabaritice, problema nu mai este doar alegerea unei uși „mai mari”, ci alegerea tehnologiei potrivite pentru acea deschidere.
Ai nevoie de lumină naturală sau de vizibilitate?
În multe clădiri industriale, ușa ocupă o suprafață importantă din fațadă. Această suprafață poate fi utilizată pentru introducerea luminii naturale în interior. Cea mai simplă soluție este integrarea unor ferestre sau a unor secțiuni vitrate într-o ușă cu panouri sandwich.
Pentru service-uri auto, showroom-uri, stații ITP sau spații comerciale pot fi utilizate secțiuni vitrate de dimensiuni mai mari.
Există însă și o abordare diferită. Panourile din fibră de sticlă utilizate de Butzbach SectioLite și SpaceLite permit pătrunderea luminii naturale într-o formă difuză. În cazul SectioLite, transmitanța luminoasă poate ajunge până la 78%.
Avantajul este interesant pentru spațiile industriale: interiorul devine luminos, dar fără ca ușa să devină obligatoriu o suprafață complet transparentă.
Pentru proiectele în care se dorește transparență efectivă – showroom-uri, fațade reprezentative sau arhitectură specială – SpaceLite Vision utilizează panouri din sticlă securizată termoizolantă și poate funcționa practic ca o vitrină industrială de mari dimensiuni.
Siguranța nu este un accesoriu!
O ușă industrială este un echipament în mișcare, de multe ori cu dimensiuni și greutate importante. Din acest motiv, sistemele de siguranță nu ar trebui tratate ca o simplă listă de opțiuni adăugate la finalul configurației.
În funcție de aplicație pot fi utilizate fotocelule, grile infraroșu integrate în șine, senzori de obstacol în garnitura inferioară, radare inteligente și sisteme de protecție împotriva căderii.
Configurația trebuie stabilită pornind de la o analiză de risc și de la traficul real din zona ușii: pietoni, stivuitoare, autoturisme, camioane sau utilaje.
Cu cât traficul este mai complex, cu atât detecția și automatizarea ușii devin mai importante.
Mediile umede sau corozive necesită o configurație specială.
O ușă instalată într-un depozit logistic uscat nu trebuie configurată la fel ca una amplasată într-o spălătorie auto, abator, industrie alimentară, stație de compostare sau zonă în care sunt utilizate substanțe chimice.
În astfel de medii trebuie analizate umiditatea, spălările frecvente, detergenții, atmosfera salină și riscul general de coroziune.
Componentele expuse pot necesita execuție din inox, acoperiri speciale sau alte protecții anticorozive.
Acest aspect trebuie comunicat furnizorului încă din faza de ofertare.
Ghid rapid de selecție
| Aplicație / cerință | Soluție recomandată | Motivul principal |
|---|---|---|
| Hală industrială sau depozit standard | GT40 | Soluție eficientă pentru utilizare industrială normală |
| Hală încălzită | GT60 | Izolație termică îmbunătățită |
| Temperatură controlată / eficiență energetică ridicată | GT80 | Izolație termică superioară |
| Service auto / stație ITP | GT vitrată / SectioLite | Vizibilitate și lumină naturală |
| Showroom | GT vitrată / SectioLite / SpaceLite Vision | Lumină naturală și integrare arhitecturală |
| Acces pietonal frecvent | GT cu ușă pietonală / SectioLite ST40T | Nu este necesară deschiderea întregii uși |
| Hală în care se dorește multă lumină naturală | SectioLite / SpaceLite | Panouri din fibră de sticlă translucidă |
| Trafic industrial frecvent | SectioLite ST40 | Construcție destinată exploatării industriale solicitante |
| Trafic intens și necesitate de viteză | SectioLite Sprint | Până la 1,5 m/s și 150.000 deschideri/an |
| Cerință de protecție antiefracție | SectioLite/Spacelite Security RC3 | Protecție antiefracție certificată RC3 |
| Pod rulant / instalații sub tavan | SpaceLite | Fără șine care să traverseze tavanul |
| Deschideri foarte mari | SpaceLite HT60XL / HT80 / HT150 | Soluții pentru goluri de mari dimensiuni |
| Goluri de până la 15 × 16 m | SpaceLite HT150 | Soluție dedicată deschiderilor agabaritice |
| Fațadă transparentă / efect de vitrină | SpaceLite Vision | Sticlă securizată termoizolantă |
| Mediu umed sau coroziv | Orice model configurat corespunzător | Protecție anticorozivă adaptată mediului |
| Cerințe arhitecturale speciale | SectioLite / SpaceLite / SpaceLite Vision | Materiale și configurații speciale |
Tabelul are rol orientativ. Alegerea finală trebuie făcută în funcție de condițiile concrete ale aplicației.
Nu compara ofertele numai după preț
Două uși cu aceleași dimensiuni pot avea prețuri foarte diferite și, în același timp, pot reprezenta soluții tehnice complet diferite.
Înainte de a compara două oferte trebuie verificat dacă includ aceleași cerințe privind panourile, sistemul de ghidare, automatizarea, viteza, numărul de cicluri, sistemele de siguranță, vitrările, ușa pietonală, protecția anticorozivă, clasa de vânt și eventualele cerințe antiefracție.
Și mai important este costul total pe durata de viață a echipamentului.
O soluție mai ieftină, dar nepotrivită traficului real, poate genera uzură prematură, intervenții repetate, blocaje și perioade de indisponibilitate.
Într-o unitate de producție sau într-un centru logistic, costul opririi accesului poate deveni rapid mai mare decât diferența de preț dintre două uși.
Ce informații trebuie transmise către Günther Tore pentru ofertare?
Pentru configurarea corectă a unei uși secționale industriale sunt utile încă de la început:
- lățimea și înălțimea golului;
- spațiul disponibil deasupra și lateral;
- geometria și înălțimea tavanului;
- existența podurilor rulante sau a altor instalații;
- numărul aproximativ de deschideri pe zi;
- tipurile de vehicule care utilizează accesul;
- temperatura interioară și nivelul de izolare dorit;
- necesarul de lumină naturală sau vizibilitate;
- necesitatea unei uși pietonale;
- condițiile de umiditate sau coroziune;
- cerințele de siguranță;
- eventualele cerințe de securitate antiefracție.
Cu cât aceste informații sunt cunoscute mai devreme, cu atât configurația poate fi mai bine adaptată aplicației reale.
Alegerea corectă începe cu aplicația, nu cu modelul ușii.
După peste 23 de ani de activitate în România, experiența Günther Tore arată că nu există o ușă secțională ideală pentru toate aplicațiile.
Există însă o soluție corect configurată pentru fiecare situație.
Pentru o hală obișnuită aceasta poate fi o ușă secțională standard cu panouri sandwich de 40, 60 sau 80 mm. Pentru un flux cu utilizare intensivă poate fi SectioLite. Pentru o hală cu pod rulant sau un gol de dimensiuni foarte mari, SpaceLite poate reprezenta o soluție mult mai potrivită.
Important este ca alegerea să înceapă de la clădire, trafic, condițiile de exploatare și riscurile reale, nu de la lista de prețuri.
O ușă industrială bine aleasă trebuie să devină o parte firească a fluxului de lucru: sigură, fiabilă și cu un cost redus de exploatare pe termen lung.
